Henan  Gnee  Željeznica  Oprema  Co.,  doo

Zašto odabrati GNEE RAIL

Osnovana 2008. godine, GNEE RAIL proizvodi i isporučuje čelične šine, kranske šine, sisteme za pričvršćivanje za željeznicu i kolosiječne komponente za željezničke, lučke, rudarske i industrijske projekte. Naš proizvodni proces kombinuje standardizovanu proizvodnju, inspekciju kvaliteta i inženjersku podršku kako bi se ispunili-specifični tehnički zahtevi projekta.

✔Međunarodni standardi: Proizvodi se proizvode u skladu sa standardima AREMA, UIC, EN, DIN, BS, JIS i GB, sa dostupnim standardnim i prilagođenim specifikacijama.

✔Inspekcija kvaliteta: Kontrola kvaliteta obuhvata verifikaciju materijala, mehanička ispitivanja, inspekciju dimenzija i ispitivanje bez{0}}razaranja. EN 10204 3.1 Sertifikati za ispitivanje mlina (MTC) i usluge inspekcije treće strane- dostupne su na zahtjev.

✔Usluge proizvodnje: Usluge obrade uključuju sečenje, bušenje, mašinsku obradu, površinsku obradu i izvozno pakovanje na osnovu crteža i tehničkih zahteva kupaca.

✔Izvozno pakovanje i logistika: Proizvodi se pakuju prema izvoznim i projektnim zahtevima, sa kompletnom otpremnom dokumentacijom i aranžmanima za utovar za međunarodni transport.

Čelične šine po međunarodnim standardima
  • Americas Standard Rails
  • GB & Asia-Standard Rails
  • Evropske standardne šine
  • GOST standardne šine
  • Tramvajske šine
pic
Americas Standard Rails
Standard: ASTMA1, AREMA
Veličina Dimenzija (mm) Težina Materijal dužina (m)
glava (mm) Visina (mm) dno (mm) web (mm) (kg/m)
ASCE 25 38.1 69.85 69.85 7.54 12.4 700 6m-12m
ASCE 30 42.86 79.38 79.38 8.33 14.88 700
ASCE 40 47.62 88.9 88.9 9.92 19.84 700
ASCE 60 60.32 107.95 107.95 12.3 29.76 700
ASCE 75 62.71 122.24 122.24 13.49 37.2 900A/1100 12m-25m
ASCE 85 65.09 131.76 131.76 14.29 42.17 900A/1100
90RA 65.09 142.88 130.18 14.29 44.65 900A/1100
115RE 69.06 168.28 139.7 15.88 56.9 900A/1100
136RE 74.61 185.74 152.4 17.46 67.41 900A/1100
175LBs 109.86 152.4 152.4 38.1 86.8 900A/1100
pic
GB & Asia-Standard Rails
Standard: GB11264-89
Veličina Dimenzija (mm) Težina Materijal dužina (m)
glava (mm)Visina (mm)dno (mm)web (mm) (kg/m)
GB6KG25.450.850.84.765.98Q235B6m-12m
GB9KG32.163.563.55.98.94Q235B
GB12KG38.169.8569.857.5412.2Q235B/55Q
GB15KG42.8679.3779.378.3315.2Q235B/55Q
GB22KG50.393.6693.6610.7223.3Q235B/55Q
GB30KG60.33107.95107.9512.330.1Q235B/55Q
Standard: YB222-63
Veličina Dimenzija (mm) Težina Materijal dužina (m)
glava (mm)Visina (mm)dno (mm)web (mm) (kg/m)
8KG25655478.42Q235B6m-12m
18KG4090801018.06Q235B/55Q
24KG511079210.924.46Q235B/55Q
P38KG681341141338.733U71Mn12.5m-25m
P43KG7014011414.544.653U71Mn
P50KG7015213215.551.514U71Mn
P60KG7317015016.561.64U71Mn
Standard: YB/T5055-93
Veličina Dimenzija (mm) Težina Materijal dužina (m)
glava (mm)Visina (mm)dno (mm)web (mm) (kg/m)
QU 70701201202852.8U71Mn12
QU 80801301303263.69U71Mn
QU 1001001501503888.96U71Mn
QU 12012017017044118.1U71Mn
Standard: JIS E1101-91/JIS E 1101-93
Veličina Dimenzija (mm) Težina Materijal dužina (m)
glava (mm)Visina (mm)dno (mm)web (mm) (kg/m)
JIS 15KG42.8679.3779.378.3315.2JIS E standard9m~19m
JIS 22KG50.893.6693.6610.7222.3
JIS 30KG60.33107.95107.9512.330.1
JIS 37A62.71122.24122.2413.4937.210m~25m
JIS 50N651531271550.4
CR 731001351403273.3
CR 10012015015539100.2
Standard Australijske željeznice: AS1085
Veličina Dimenzija (mm) Težina dužina (m) Materijal
glava (mm)Visina (mm)dno (mm)web (mm) (kg/m)
31KG63.5117.510811.531.58m-25m900A/1100
47KG70141.312714.346.5
50KG701541271550.8
60KG7017014616.561
68KG73.418615217.567.6
73KG701571463273.63
86KG10210215584.1185.5
89KG1021141785189.81
pic
Evropske standardne šine
Standardno: UIC860
Veličina Dimenzija (mm) Težina Materijal dužina (m)
glava (mm)Visina (mm)dno (mm)web (mm) (kg/m)
UIC50701521251550.46900A/110012m-25m
UIC54701591401654.43900A/1100
UIC6074.317215016.560.21900A/1100
Standard: EN 13674-1-2003
Veličina Dimenzija (mm) Težina Materijal dužina (m)
glava (mm)Visina (mm)dno (mm)web (mm) (kg/m)
49 E1671491251449.39R260/R350HT12m~25m
49 E2671481251449.1
50 E16515313415.550.37
50 E2721511401549.97
50 E4701521251550.46
50 E5671481351449.9
50 E66515314015.550.9
54 E1701591401654.77
54 E267.011611251653.82
54 E3671541251654.57
55 E1621551341956.03
60 E17217215016.560.21
Standard: DIN536
Veličina Dimenzija (mm) Težina Materijal dužina (m)
glava (mm)Visina (mm)dno (mm)web (mm) (kg/m)
A5555651503131.8900A10m~12m
A6565751753843.1
A7575852004556.2
A100100952006074.3
A12012010522072100
Standard: BS11: 1985
Veličina Dimenzija (mm) Težina Materijal dužina (m)
glava (mm)Visina (mm)dno (mm)web (mm) (kg/m)
50 O52.39100.01100.0110.3224.8337006m~18m
60 A57.15114.3109.5411.1130.618900A
75 A61.91128.59114.312.737.4558m~25m
75 R61.91128.59122.2413.137.041
80 A63.5133.35117.4713.139.761
80 R63.5133.3512713.4939.674
90 A66.67142.8812713.8945.099
100 A69.85152.4133.3515.0850.182
113 A69.85158.75139.72056.398
pic
GOST standardne šine
Rail Type Visina (mm) Baza (mm) Širina glave (mm) web (mm) Steel Grade masa (kg/m)
P50152132721650Mn/U71Mn51.8
P65180150751850Mn/U71Mn64.88
P75192150752050Mn/U71Mn74.41
KP701201207023U71Mn52.8
KP801301308028U71Mn63.96
KP10015015010034U71Mn88.96
KP12017017012040U71Mn118.1
KP14017017014058U71Mn141.7
pic
Tramvajske šine
Veličina Visina (mm) dno (mm) Glava A (mm) Glava B (mm) kanal A (mm) kanal B (mm) web (mm) Težina (kg/m)
59R11801801135642151258.97
59R218018011355.8342.5214.651258.14
60R11801801135636211260.59
60R218018011355.8336.3420.831259.75
Izvoz referenci projekta
tovarni listovi (B/L)
Certifikati o ispitivanju mlina (MTC)
Pakovanje i dostava
GNEE RAIL Exported CR73 Crane Rails to Vietnam

GNEE RAIL Izvezene CR73 kranske šine u Vijetnam

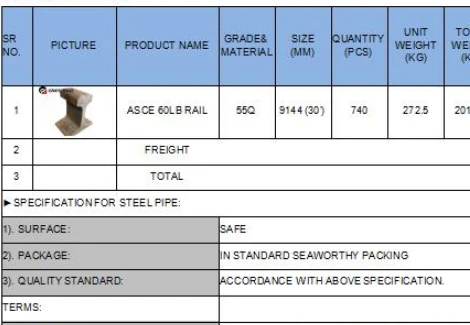

GNEE RAIL Exported ASCE 60LB Steel Rails to Mexico

GNEE RAIL Izvezene ASCE 60LB čelične šine u Meksiko

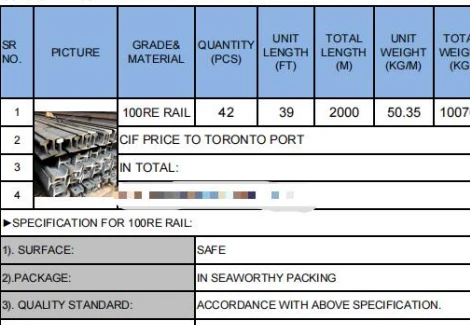

GNEE RAIL Exported 100LB Steel Rails to Canada

GNEE RAIL je izvezao čelične šine od 100 LB u Kanadu

GNEE RAIL Exported 40LB Steel Rails to Peru

GNEE RAIL Izvezene čelične šine od 40 LB u Peru

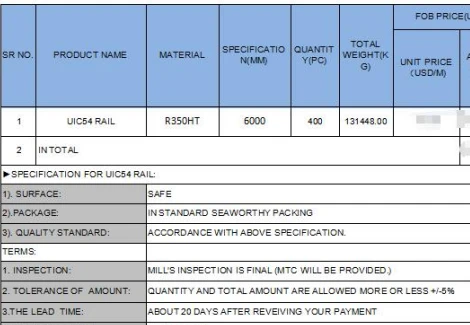

GNEE RAIL Exported UIC54 Steel Rails to Vietnam

GNEE RAIL je izvezao UIC54 čelične šine u Vijetnam

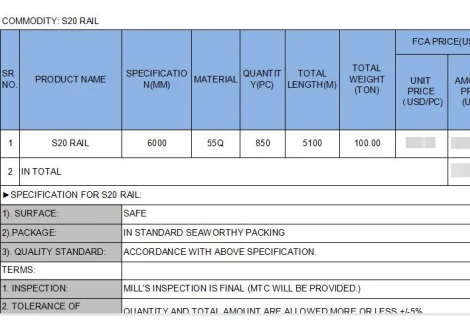

GNEE RAIL Exported S20 Steel Rails to Indonesia

GNEE RAIL je izvezao S20 čelične šine u Indoneziju

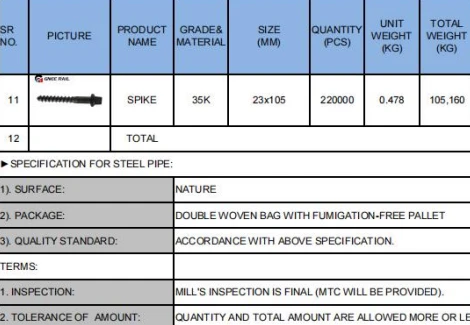

GNEE RAIL Exported Rail Spikes to Argentina

GNEE RAIL je izvezao šiljke u Argentinu

GNEE RAIL Exported Rail Joint Bars to Dubai

GNEE RAIL je izvezao šipke za šinske spojeve u Dubai

GNEE RAIL Exported GB 43KG Steel Rails to Sri Lanka

GNEE RAIL Izvezeno GB 43KG čelične šine u Šri Lanku

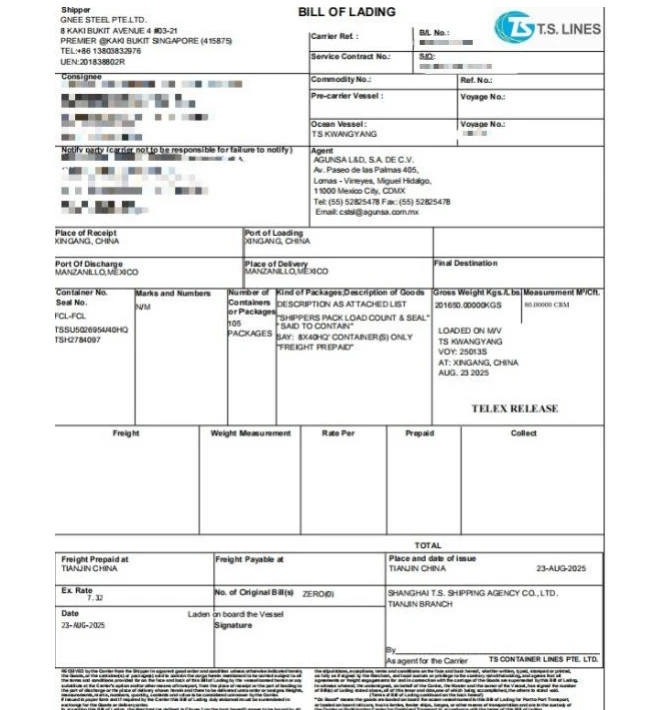

GNEE RAIL Exported ASCE 60LB Steel Rails to Mexico-BL

GNEE RAIL Izvezene ASCE 60LB čelične šine u Meksiko-BL

GNEE RAIL Exported GB 43KG Steel Rails to Sri Lanka - BL

GNEE RAIL izvezen GB 43KG čelične šine na Šri Lanku - BL

GNEE RAIL Exported Rail Spikes to Argentina -BL

GNEE RAIL je izvezao željezničke šiljke u Argentinu -BL

GNEE RAIL Exported 40LB Steel Rails to Peru - MTC

GNEE RAIL je izvezao čelične šine od 40 LB u Peru - MTC

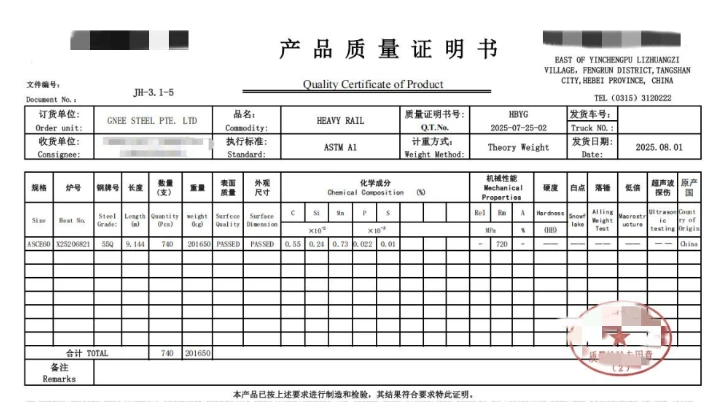

GNEE RAIL Exported ASCE 60LB Steel Rails to Mexico -MTC

GNEE RAIL izvezen ASCE 60LB čelične šine u Meksiko -MTC

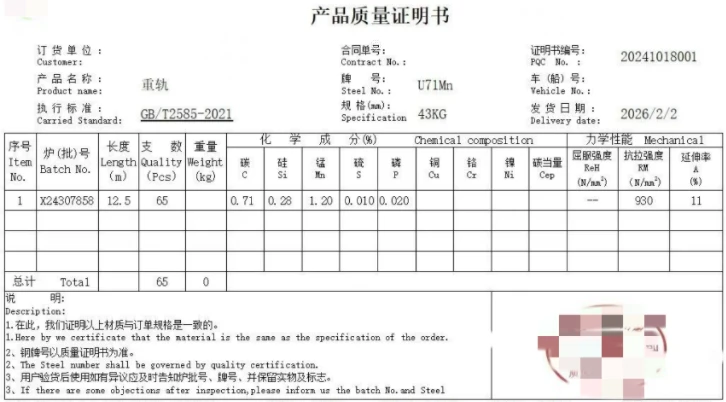

GNEE RAIL Exported GB 43KG Steel Rails to Sri Lanka -MTC

GNEE RAIL izvezla GB 43KG čelične šine na Šri Lanku -MTC

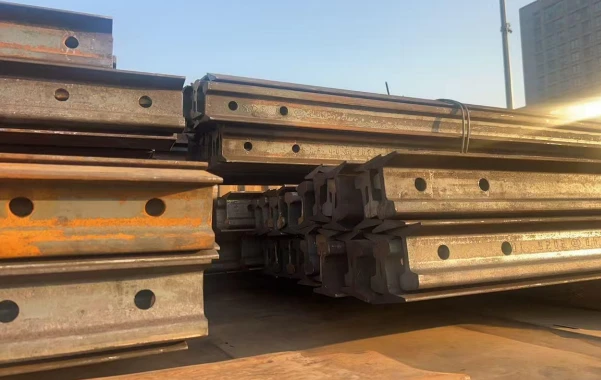

40LB Rail Export Packaging

40LB Rail Export Packaging

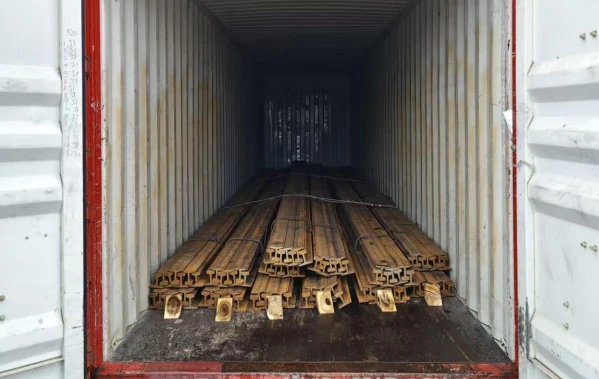

CR73 Rail Container Loading

CR73 Utovar željezničkog kontejnera

Rail Joint Bar Packaging and Shipment

Pakovanje i otprema šinskih zglobova
