Šta su kopče za šine E?

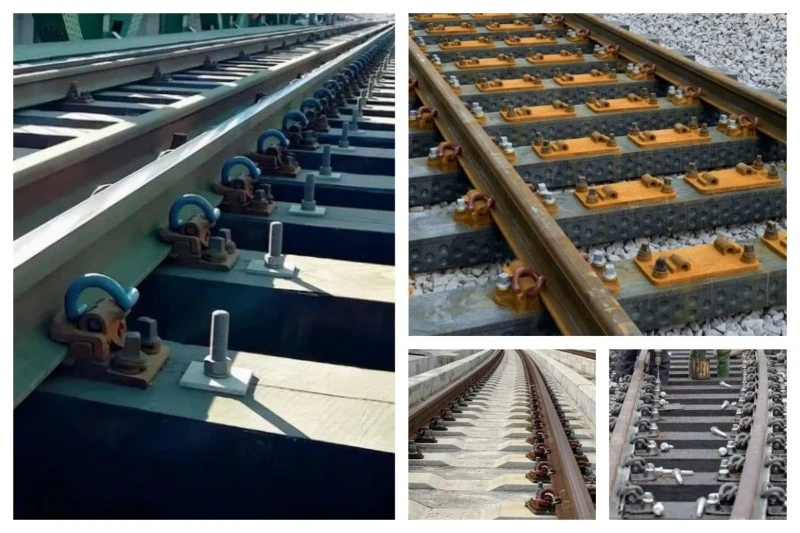

Šipka za šinuje sastavni dio sistema željezničkih pričvrsnih sredstava. Koristi se za pričvršćivanje željezničke pruge na temeljnu ploču i pragove. Sila stezanja pomoću šinskih obujmica pomaže u održavanju širine i sprječavanju pomicanja šine u vertikalnom i horizontalnom smjeru u odnosu na prag. Jedna vrsta šinske kopče koja se široko koristi je elastična šinska obujmica napravljena od vruće-prešanog opružnog čelika. Njegova energija proizvedena pri elastičnoj deformaciji može ublažiti vibracije i udare kada se vozovi kreću. Dostupni su i drugi materijali za šine kao što su spojevi za šine, šipke za šine, stege za šine i šine.

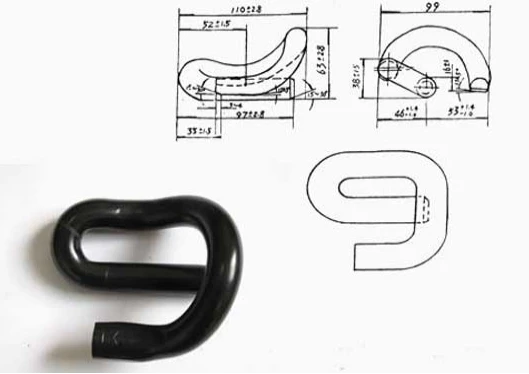

AnŠipka tipa E-, također poznat kao elastično šinsko pričvršćivanje ili E-kopča, je uređaj za pričvršćivanje s oprugom-koji obezbjeđuje trajno elastično stezanje za sisteme šina. Ove kopče se montiraju na pragove pomoću četiri zavrtnja za autobuse i dvostrukih opružnih podložaka, stvarajući sigurnu, ali fleksibilnu vezu. Dizajn E- obujmica pruža čvrsto prianjanje na šinu, a istovremeno omogućava kontrolisano kretanje i apsorpciju vibracija.

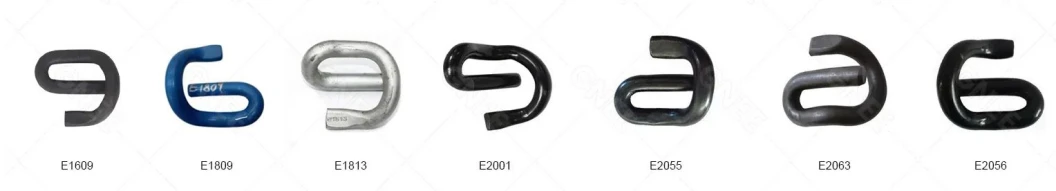

Model	Prečnik	Materijal	Pod pritiskom	HRC	Težina
E1609	Ø 16mm	60Si2MnA	Veća ili jednaka 950 kg	44-48	0,43 kg/kom
E1809	Ø 20mm	60Si2MnA	Veća ili jednaka 950 kg	44-48	0,61 kg/kom
E1813	Ø 18mm	60Si2MnA	Veća ili jednaka 950 kg	44-48	0,62 kg/kom
E2001	Ø 20mm	60Si2MnA	Veća ili jednaka 950 kg	44-48	0,80 kg/kom
E2009	Ø 20mm	60Si2MnA	Veća ili jednaka 950 kg	44-48	0,80 kg/kom
E2039	Ø 20mm	60Si2MnA	Veća ili jednaka 950 kg	44-48	0,80 kg/kom
E2007	Ø 20mm	60Si2MnA	Veća ili jednaka 950 kg	44-48	0,80 kg/kom
E2055	Ø 20mm	60Si2MnA	Veća ili jednaka 950 kg	44-48	0,80 kg/kom
E2056	Ø 20mm	60Si2MnA	Veća ili jednaka 950 kg	44-48	0,80 kg/kom
E2063	Ø 20mm	60Si2MnA	Veća ili jednaka 950 kg	44-48	0,80 kg/kom





Često postavljana pitanja o zateznoj kopči za šinu e



• Šta čini E- kopče "elastičnim" u poređenju sa krutim metodama pričvršćivanja?



E- obujmice su proizvedene od opružnog čelika koji se savija pod opterećenjem uz održavanje konzistentne sile stezanja. Ova elastičnost omogućava obujmu da prihvati kretanje šine zbog termičkog širenja i prolaza vlaka uz kontinuirano primjenu pritiska prema dolje, za razliku od krutih šiljaka koji se vremenom mogu olabaviti.



• Jesu li E-kopče prikladne za-primenu u željeznici za velike brzine?



Da, E-kopče se široko koriste u sistemima brzih šina zbog njihovog odličnog prigušenja vibracija i dosljednih karakteristika stezanja. Njihova sposobnost da održe pravilno pozicioniranje šine pod dinamičkim opterećenjem čini ih idealnim za pruge koje doživljavaju brzine iznad 200 km/h gdje tradicionalni kruti spojni elementi mogu otkazati.





• Koliko vertikalno kretanje tračnice dozvoljavaju E-kvačice?



E-kopče obično dozvoljavaju 3-5 mm kontrolisanog vertikalnog kretanja šine pod opterećenjem. Ova projektovana fleksibilnost pomaže u apsorpciji udarnih sila istovremeno sprečavajući prekomerno pomeranje koje bi moglo da ugrozi geometriju staze ili izazove nelagodu putnika.

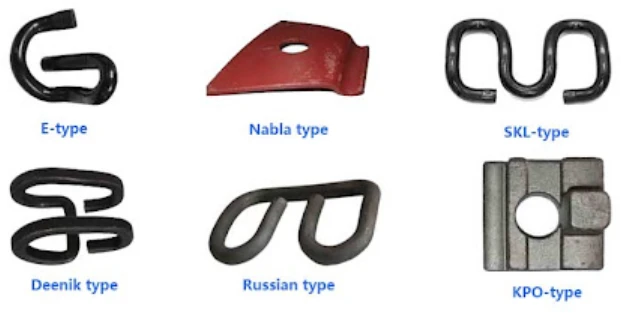

GNEE RAILisporučuje E- štipaljke, PR štipaljke, SKL štipaljke, ruske šinske štipaljke, Deenik kopču, Nabla opružnu lopaticu, KPO rail calmp, gantrex šinske štipaljke, brzu kopču, kran šinu i druge specijalne kopče za šine. Imamo profesionalnu proizvodnu liniju za dizajniranje i proizvodnju standardnih šinskih ili nestandardnih obujmica. dobrodošli u as.





preuzmite katalog proizvoda



Model	Prečnik	Težina	Materijal
Tip III	Ø18	0,80 kg/kom	60Si2MnA
E1609	Ø16	0,43 kg/kom	60Si2MnA
E1809	Ø20	0,61 kg/kom	60Si2MnA
E1813	Ø18	0,62 kg/kom	60Si2MnA
E2001	Ø20	0,80 kg/kom	60Si2MnA
E2007	Ø20	0,80 kg/kom	60Si2MnA
E2009	Ø20	0,80 kg/kom	60Si2MnA
E2039	Ø20	0,80 kg/kom	60Si2MnA
E2055	Ø20	0,80 kg/kom	60Si2MnA
E2056	Ø20	0,80 kg/kom	60Si2MnA
E2063	Ø20	0,80 kg/kom	60Si2MnA
PR85 Šipka za šinu	Ø13	0,25 kg/kom	60Si2MnA
PR309A	Ø19	0,85 kg/kom	60Si2MnA
PR401	Ø20	0,97 kg/kom	60Si2MnA
PR415	Ø20	0,95 kg/kom	60Si2MnA
PR601A	Ø20	1,03 kg/kom	38Si7
SKL 1	Ø13	0,48 kg/kom	60Si2CrA
SKL 3	Ø13	0,48 kg/kom	60Si2CrA
SKL 12	Ø13	0,53 kg/kom	38Si7
SKL 14	Ø13	0,53 kg/kom	60Si2MnA
Specijalni šinski klip	Ø13	0,48 kg/kom	60Si2MnA
Rusija Rail Clip	Ø18	0,58 kg/kom	60Si2MnA
Deenik Clip	Ø25	0,49-0,68 kg/kom	60Si2MnA
Pojedinačni anti-	Ø20	0,25 kg/kom	60Si2MnA
Krađa
