Šta razlikuje S20 šinu od ostalih vrsta lakih šina?

Šta razlikuje S20 šinu od ostalih vrsta lakih šina?



TheS20 čelična šina, vođen prvenstveno standardom DIN 5901, je specifičan profil lake željeznice koji se intenzivno koristi u rudarstvu, industrijskim postrojenjima i gradilištima. Iako dijeli opće karakteristike lake željeznice-definirane kao težine manje od 30 kg/m-ima jedinstvene geometrijske i metalurške karakteristike koje ga izdvajaju od drugih tipova kao što su ASCE ili JIS serije.



Evo primarnih faktora koji razlikuju S20 šinu od svojih kolega:



1. Geometrijski profil (DIN 5901 Standard)

Za razliku od AmerikancaASCEili japanskiJISlake šine, S20 prati stroge nemačke inženjerske dimenzije. Njegov dizajn je optimiziran za transport uskog kolosijeka-gdje su prostor i raspodjela težine kritični.

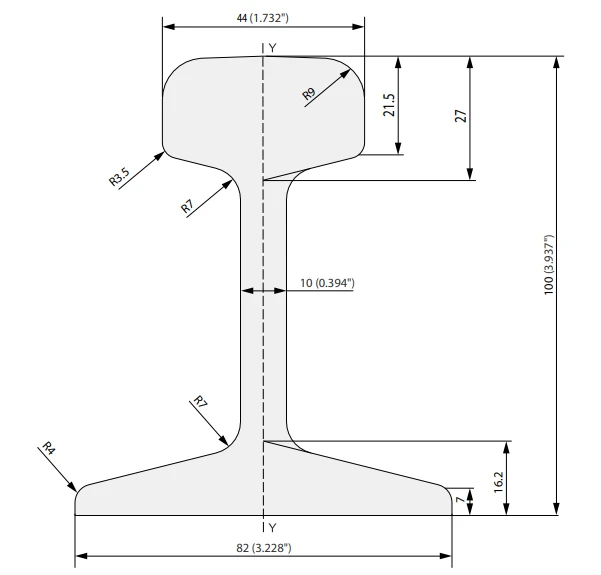

Specifikacija	S20 šina (DIN 5901)	Comparison Note
Težina	19,80 kg/m	Nešto lakši od 22 kg/m (ASCE 45), ali teži od S18.
Rail Height	100.00 mm	Nudi niži profil, što je idealno za podzemne rudnike sa ograničenim visinama.
Bottom Width	82,00 mm	Šira baza u odnosu na njegovu visinu pruža vrhunsku stabilnost na privremenim ili neravnim pragovima.
Head Width	44,00 mm	Uža glava od većine šina od 22 kg+, smanjuje trenje za specijalizirana mala -kolica s kotačima.



2. Metalurški sastav



S20 šine se obično proizvode korištenjem klasa kao što su55QiliQ235. Ovi materijali pružaju specifičnu ravnotežu između tvrdoće i duktilnosti:





• zavarljivost:Budući da se ove šine često koriste u privremenim instalacijama ili kružnim stazama u tvornicama, dizajnirane su tako da se lako zavaruju ili spajaju s ribljim pločama.



• Fleksibilnost:Posjeduju veći stepen "savitljivosti" u poređenju sa teškim-šinama za vuču (poput 136RE), što ih čini lakšim za krivine za magacinske ili rudničke kolosijeke uskog{2}}radijusa.



Q235B	Mehanička svojstva						Hemijski sastav (%)
	Granica tečenja		Zatezna čvrstoća		Izduženje	Tvrdoća	C	Si	Mn	S	P
	MPa	kg/mm²	MPa	kg/mm²	min	HB		Manje ili jednako		Manje ili jednako	Manje ili jednako
	Veće ili jednako	Veće ili jednako
	235	24	375-460	38-47	26%		0.12-0.22	0.35	0.30-0.70	0.045	0.045



55Q	Mehanička svojstva						Hemijski sastav (%)
	Granica tečenja		Zatezna čvrstoća		Izduženje	Tvrdoća	C	Si	Mn	S	P
	MPa	kg/mm²	MPa	kg/mm²	min	HBW				Manje ili jednako	Manje ili jednako
	Veće ili jednako	Veće ili jednako	Veće ili jednako	Veće ili jednako		Veće ili jednako
			685	69		197	0.50-0.60	0.15-0.35	0.60-0.90	0.04	0.04



3. Nosivost-nosivost i primjena



S20 se razlikuje po specifičnoj nosivosti, tipično za rukovanje osovinskim opterećenjem između3 do 5 tona.



• S20 vs. Heavy Rail:Teške šine se fokusiraju na-stabilnost pri velikoj brzini i veliku težinu (tovarni/putnički). S20 se fokusira naupravljivost.



• Tipične upotrebe:To je "radna konjica" za ciglane, šumske željeznice i projekte izgradnje tunela gdje šinu treba često pomicati ili produžavati kako projekat napreduje.





4. Sistem povezivanja



S20 šine koriste specifičneriblje pločeirupe za vijke(obično 20 mm do 22 mm) koje nisu zamjenjive sa standardnim ASCE ili UIC svjetlosnim šinama. To znači da kada je sistem dizajniran za DIN 5901 S20, pomoćne komponente (kopče, ploče i skretnice) moraju ostati unutar tog evropskog standardnog ekosistema.



Koje su prednosti DIN 5901 S20 šina?



DIN 5901 S20 šina je 19,8 kg/m, srednje{3}}težine, njemački-standardni profil koji se koristi za industrijske, kranske i logističke pruge. Ključne prednosti uključuju visoku strukturnu izdržljivost za srednja-opterećenja, raznovrsnu primjenu u fabrikama i rudnicima i jednostavnu instalaciju. Njegov ravan{8}}donji dizajn osigurava stabilnost, dok opcije od čelika Q235B/55Q pružaju -efikasne ili visoke-izvedbe otporne na habanje-.



Ključne prednosti DIN 5901 S20 šina



• Optimalne performanse i snaga:S20 profil (19,8 kg/m) je dizajniran za srednja-opterećenja, nudeći bolju čvrstoću i stabilnost od manjih šina poput S10 ili S14.



• Materijali{0}}visokih performansi:Napravljene od izdržljivog čelika Q235B ili 55Q, šine su optimizirane za otpornost na habanje.



• Stabilan i izdržljiv dizajn:Standard DIN 5901 osigurava visok-kvalitetan, ravan donji profil{2}}koji osigurava odličnu stabilnost, dugoročne-performanse i smanjeno održavanje.





• Svestrana industrijska primjena:Pogodno za različita okruženja, uključujući željeznice u postrojenjima, sisteme skladišnih dizalica, rudarske operacije i logističku infrastrukturu.



• Visoka preciznost i lako sastavljanje:Šine imaju uske proizvodne tolerancije (±1% na dimenzije) i kompatibilne su sa standardnim zatvaračima, što omogućava jednostavnu integraciju i brzu instalaciju.



• Prilagođene opcije:Dostupan u različitim dužinama (6m, 8m, 10m) kako bi se prilagodili različitim, fleksibilnim dizajnom rasporeda.



FAQ



• Da li je šina S20 ista kao šina od 20 kg?

Tehnički, ne. "20 kg tračnica" je kategorija. S20 je specifičan DIN profil unutar te kategorije sa preciznom težinom od 19,80 kg/m.



• Zašto je S20 viši od ostalih šina od 20 kg?

Dodatna visina pruža veći "moment inercije", čineći šinu čvršćom i otpornijom na vertikalno savijanje pod pritiskom kranskih točkova.



• Mogu li koristiti S20 šine sa američkim ASCE spojnicama?

Ne. Zbog jedinstvenih dimenzija S20 šine (100 mm visina / 82 mm osnove), morate koristiti DIN- kopče i riblje ploče.



• Koji je najbolji materijal za S20 šine?

Za industrijsku upotrebu, 55Q je superiorna klasa. Pruža visoku RAIL S20 MATERIJALNU ČVRSTOĆU potrebnu za otpornost na površinsko habanje i zamor.



• Da li S20 šina podržava veća opterećenja od širih šina?

Što se tiče vertikalnog osovinskog opterećenja, da. Njegova visina mu omogućava da efikasnije upravlja do 3,5 tone od kraće šine iste težine.
